翅片式導熱管換熱器是有很多翅片導熱管組成的換熱器，由于煙氣傳熱系數低，水相對于煙氣來說傳熱系數很高，采用煙氣側加翅片的形式來彌補這種差異，翅片管式換熱器傳熱效率高，設備結構緊湊，外形尺寸可根據現場情況任意改變。

翅片管式換熱器適用于氣－水、氣－汽、氣－油換熱。根據不同的工作環境選擇不同的材質、規格的翅片管。現廣泛應用于化工、石油、冶金、食品、供暖、鍋爐等行業。

本項目屬于氣－水換熱，水的對流換熱系數是煙氣的幾十倍，為增加傳熱效果減小設備投資，所以可采用煙氣側加翅片形式的翅片式導熱管換熱器。

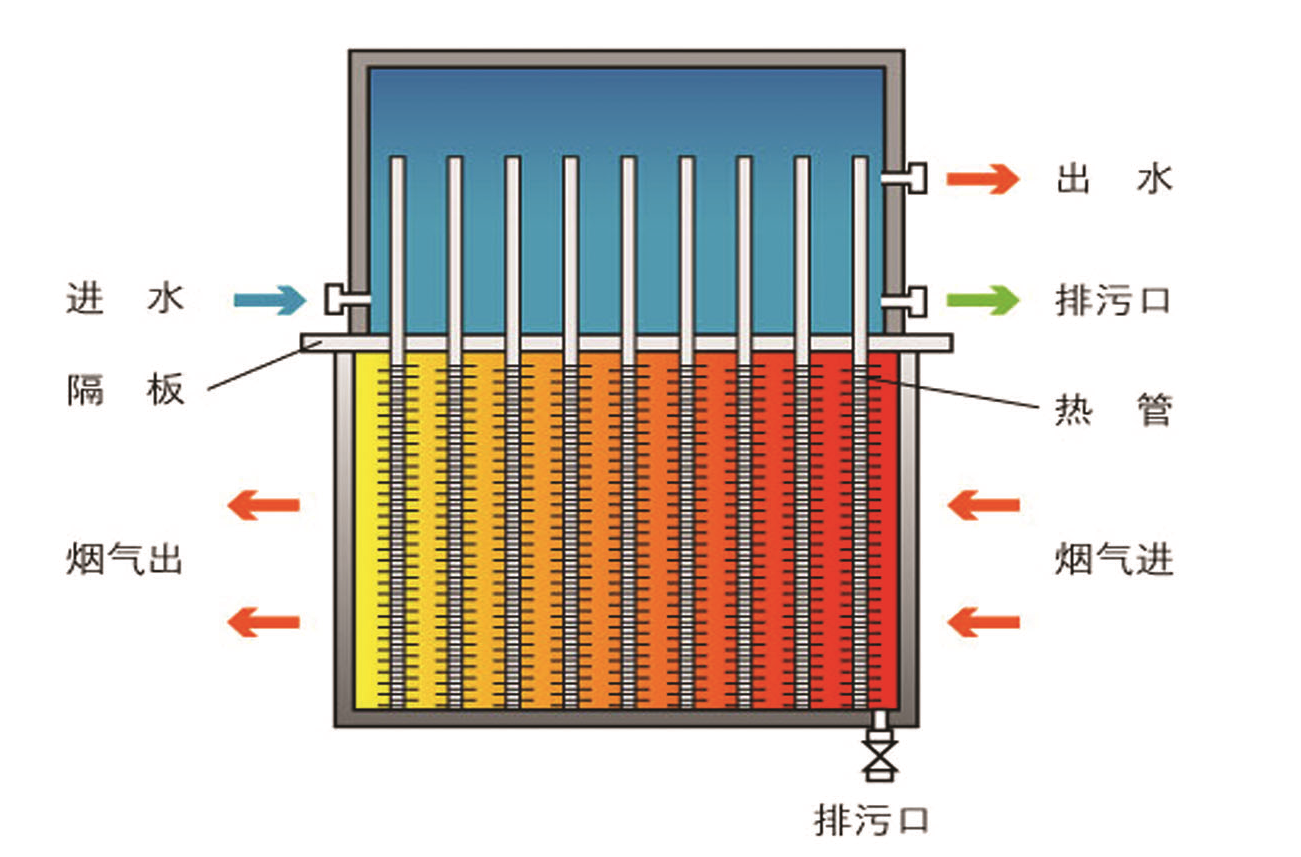

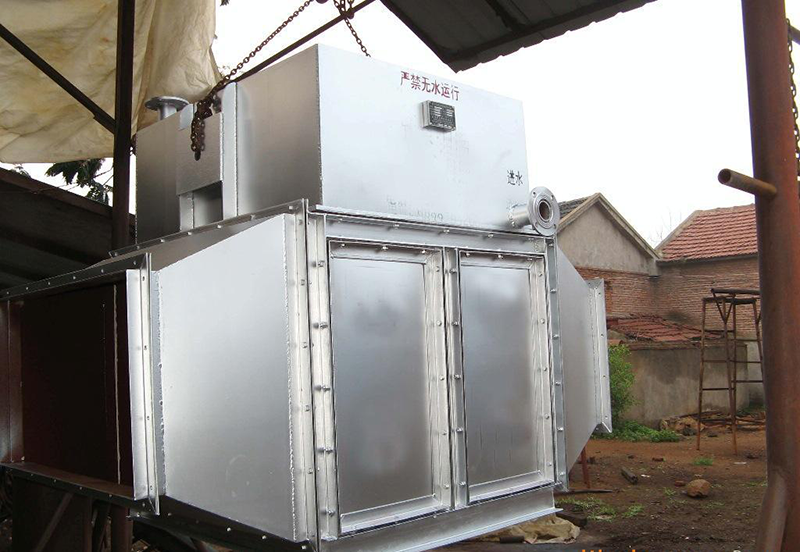

翅片導熱管組成的換熱器工藝圖

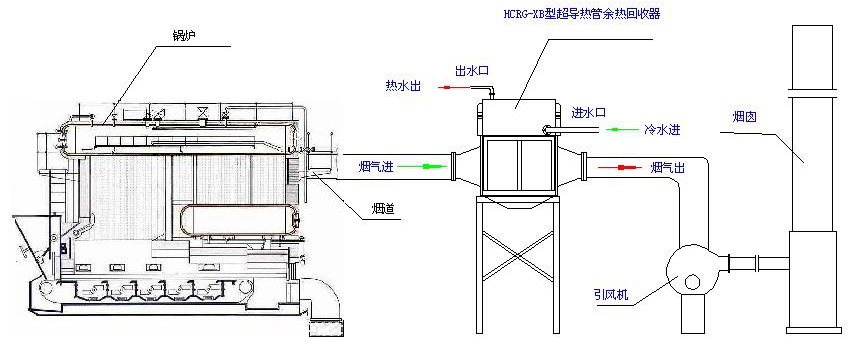

工藝系統流程圖

1）熱管換的簡介

導熱管簡介

導熱管是一種具有高導熱性能的傳熱元件，熱管的高導熱能力與銀、銅、鋁等金屬相比，單位重量的熱管可多傳遞幾個數量級的熱量。它通過在全封閉真空管殼內工質的蒸發與凝結來傳遞熱量，具有極高的導熱性、良好的等溫性、冷熱兩側的傳熱面積可任意改變、可遠距離傳熱、可控制溫度等一系列優點。由熱管組成的熱管換熱器具有傳熱效率高、結構緊湊、流體阻損小、有利于控制露點腐蝕等優點。?

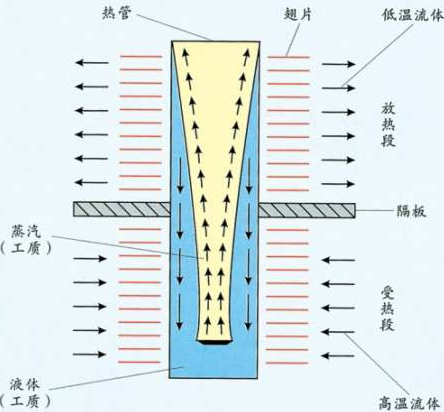

熱管工作原理：典型的重力熱管如圖所示，在密閉的管內先抽成真空，在此狀態下充入適量工質，在熱管的下端加熱，工質吸收熱量汽化為蒸汽，在微小的壓差下,上升到熱管上端，并向外界放出熱量，凝結為液體。冷凝液在重力的作用下，沿?zé)峁軆?nèi)壁返回到受熱段，并再次受熱汽化，如此循環往復，連續不斷的將熱量由一端傳向另一端

熱管特點 :

a、很高的導熱性

b、優良的等溫性

c、熱流密度可變性

d、熱流方向的可逆性

e、 環境的適應性

熱管應用領域：

熱管這種傳熱元件，可以單根使用，也可以組合使用，根據用戶現場的條件，配以相應的流通結構組合成各種形式換熱器，熱管換熱器具有傳熱效率高、阻力損失小、結構緊湊、工作可靠和維護費用少等多種優點，目前已廣泛應用于冶金、化工、煉油、鍋爐、陶瓷、交通、輕紡、機械等行業中，作為廢熱回收和工藝過程中熱能利用的節能設備，取得了顯著的經濟效益。

熱管換熱器屬于熱流體與冷流體互不接觸的表面式換熱器。主要部件為熱管管束、外殼、隔板。熱管的蒸發段和凝結段被隔板隔開。熱管管束、外殼、隔板組成了冷、熱流體的流道。隔板對熱管管束起部分支撐作用，其主要功能是密封流道，以防止兩種流體的相互滲透。熱管元件的蒸發段和凝結段外壁均加裝翅片，其目的是強化整個傳熱過程；兩側流體均為垂直流動，提高了傳熱系數。

按照熱流體和冷流體的狀態，熱管換熱器可分為氣—?dú)馐?、?汽式、氣—液式、液—液式、液—?dú)馐?。從熱管換熱器結構形式來看，熱管換熱器又分為整體式、分離式和組合式：

2）換熱器的應用特點

（1）、傳熱效率高，熱管的冷、熱側均可根據需要采用高頻焊翅片強化傳熱，彌補一般氣—?dú)鈸Q熱器換熱系數低的弱點。

（2）、有效地避免冷、熱流體的串流，每根熱管都是相對獨立的密閉單元，冷、熱流體都在管外流動，并由中間密封板嚴密的將冷、熱流體隔開。

（3）、有效的防止露點腐蝕，通過調整熱管根數或調整熱管冷熱側的傳熱面積比，使熱管壁溫提高到露點溫度以上。

（4）、有效的防止積灰，換熱器設計可采用變截面結構，保證流體進出口等流速流動，達到自清灰的目的。

（5）、無任何轉動部件，沒有附加動力消耗，不需要經常更換元件，即使有部分元件損壞，也不影響正常生產。

（6）、單根熱管的損壞不影響其它的熱管，同時對整體換熱效果的影響也可忽略不計。

3）日常維護

導熱管換熱器安裝后，對煙氣及懸浮物、顆粒物也有一定的凈化效果。日常維護時，只需定期檢查換熱器煙道工作情況（兩側清灰門可以打開）。如出現粘灰時，可用壓縮空氣及蒸汽或者高壓水清掃即可。
